Réalisation d' un présentoir de fermetures à glissières page1/2
FOURNITURES :carton plume de 5 mm d'épaisseur / 1 fiche bristol / peinture acrylique blanche / tige de fer de 1mm de diamètre / étiquettes des fermetures / tissus de couleurs différentes ( ou fermetures à glissières cassées)
MATERIEL : scie électromagnétique / gel Néoprène /Crayon qui écrit en doré/ pince brucelle / une petite vrille/ pinceau
numéro du gabarit |
nom du gabarit |
nombre de gabarits | dimensions |
(a) |
Cotés |
2 |
4.5 cm sur 4 cm |
(b) |
Dessus |
1 |
2.5cm sur 2.9 cm |
(c) |
Dessous |
1 |
3.7 cm sur 2.9 cm |
(d) |
Bord devant |
1 |
2.7 cm sur 0.7 cm |
(e) |
Fond |
1 |
3.7 cm sur 2.9 cm |
(f) |
Planche arrière |
1 |
2.7 cm sur 0.7 cm |

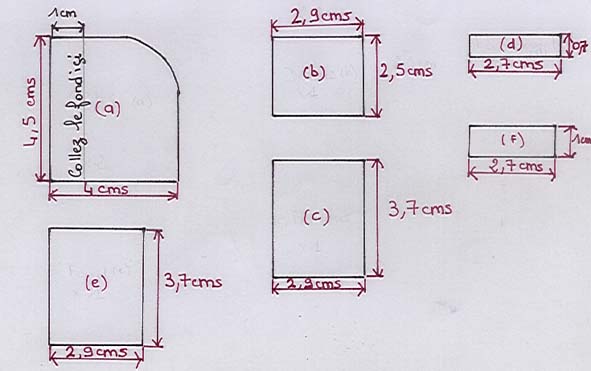

1) Coupe et préparation:Tracez et coupez dans le carton plume de 5 mm les gabarits des pièces (a / b / c /d /e)ci-dessus suivant la nomenclature.(Le plan est à échelle réelle pour la courbe des côtés).
Tracez et coupez dans le bristol le gabarit (f) ci-dessus suivant la nomenclature.
Faites 3 petits repères au crayon de bois (pour l' emplacement des tiges de fer),sur le gabarit du fond (e), à 1 cm du haut, espacés entre eux de 0.7 cm environ.(voir page 2 schéma de gauche).Faites de petits trous à l' aide d'une petite vrille sur ces 3 points.
Faites un repère à 1 cm sur les fonds des 2 côtés(voir a)A cet emplacement se collera le fond du présentoir (e).
